Назначение и область применения
Масляный силовой трансформатор ТМЗ 3200 — трёхфазный двухобмоточный понижающий агрегат мощностью 3200 кВА. Он преобразует напряжение 6 или 10 кВ на стороне высокого напряжения (ВН) в 0,4 кВ на стороне низкого напряжения (НН) в сетях переменного тока частотой 50 Гц.
Оборудование предназначено для работы в распределительных сетях энергосистем, на крупных промышленных объектах, в городских и сельских электросетях. Трансформатор допускает установку как на открытом воздухе, так и в вентилируемых помещениях.
Ключевые особенности ТМЗ 3200:
- герметичное исполнение с защитной азотной подушкой;
- отсутствие расширительного бака — компенсация объёма масла за счёт азотной подушки;
- пять ступеней регулирования напряжения (ПБВ) с шагом ±2×2,5 % от номинала;
- плоскошихтованная магнитная система из холоднокатаной стали;
- обмотки из медного или алюминиевого провода.
Расшифровка маркировки трансформатора ТМЗ 3200
Маркировка ТМЗ‑3200‑10‑0,4‑Υ/Υн‑0‑У1 содержит полную информацию о типе, мощности, напряжениях и схеме соединения:
- Т — трёхфазный трансформатор;
- М — масляное охлаждение с естественной циркуляцией масла и воздуха;
- З — герметичное исполнение с защитой азотной подушкой (без расширителя);
- 3200 — номинальная мощность, кВА;
- 10 — номинальное напряжение обмотки ВН, кВ (возможен вариант 6 кВ);
- 0,4 — номинальное напряжение обмотки НН, кВ;
- Υ/Υн‑0 — схема соединения «звезда‑звезда» с нулевым выводом, группа соединений 0 (возможны варианты Δ/Υн‑11, Υ/Zн‑11);
- У1 — климатическое исполнение для умеренного климата (категория размещения 1).
«Герметичное исполнение трансформаторов ТМЗ с азотной подушкой исключает контакт масла с атмосферой, предотвращая его увлажнение и окисление. Это существенно увеличивает межремонтный ресурс и снижает эксплуатационные затраты. При этом конструкция с азотной защитой обеспечивает дополнительную компенсацию объёма масла при изменении температуры.»
Технические характеристики трансформатора ТМЗ 3200
| Параметр | Значение | Примечание |
|---|---|---|
| Номинальная мощность, кВА | 3200 | — |
| Напряжение ВН, кВ | 6 или 10 | по заказу |
| Напряжение НН, кВ | 0,4 | — |
| Схема соединения | Υ/Υн‑0, Δ/Υн‑11, Υ/Zн‑11 | по заказу |
| Климатическое исполнение | У1, УХЛ1 | −45…+40 °C / −60…+40 °C |
Полный вес трансформатора — около 7000 кг, масса масла — до 1800 кг. Габариты (Д×Ш×В): 2440×1550×2730 мм.

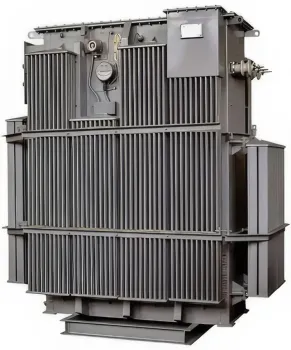

Конструкция трансформатора ТМЗ 3200
Основные узлы масляного трансформатора ТМЗ 3200:
- Бак — герметичная сварная конструкция из листовой стали с азотной подушкой, заполненная трансформаторным маслом;
- Магнитопровод — шихтованный сердечник из холоднокатаной анизотропной электротехнической стали;
- Обмотки — цилиндрические многослойные катушки ВН и НН из медного или алюминиевого провода;
- Азотная подушка — компенсирует изменение объёма масла при нагреве, предотвращает контакт масла с воздухом;
- Вводы — высоковольтные и низковольтные проходные изоляторы на фарфоровых основаниях;
- Устройства защиты — предохранительный клапан для сброса избыточного давления, маслоуказатель, газовое реле (по требованию).
Условия эксплуатации трансформатора ТМЗ 3200
Оборудование рассчитано на продолжительный режим работы в следующих условиях:
- высота над уровнем моря — не более 1000 м;
- температура окружающего воздуха — от −45 до +40 °C (У1) или от −60 до +40 °C (УХЛ1);
- относительная влажность — до 80 % при +20 °C;
- окружающая среда — невзрывоопасная, без агрессивных газов и токопроводящей пыли.
Эксплуатация при постоянной вибрации, в условиях повышенной влажности или вблизи химически активных сред не допускается.
Регулирование напряжения (ПБВ)
Трансформаторы ТМЗ 3200 оснащены устройством ПБВ (переключение без возбуждения). Это позволяет изменять коэффициент трансформации на 5 ступенях с диапазоном ±2×2,5 % от номинального напряжения.
Переключение ответвлений выполняется вручную только при полном отключении трансформатора от сети. Это простой и надёжный способ поддержания напряжения в допустимых пределах при изменении нагрузки.
Нормативная база и стандарты
| Документ | Наименование | Примечание |
|---|---|---|
| ГОСТ 11677‑85 | Трансформаторы силовые. Общие технические условия | основной стандарт |
| ГОСТ Р 52719‑2007 | Трансформаторы силовые. Общие технические условия | для оборудования после 2008 г. |
| ГОСТ 11920‑85 | Трансформаторы силовые масляные | дополнительный стандарт |
| ГОСТ 15150‑69 | Климатическое исполнение | категории размещения |
| ГОСТ 1516.1‑76 | Электрооборудование переменного тока | испытания изоляции |
| ПУЭ | Правила устройства электроустановок | гл. 1.4, 2.1 |
| ПТЭЭП | Правила технической эксплуатации электроустановок потребителей | разд. 2.1 |
«Каждый трансформатор ТМЗ 3200 перед отгрузкой проходит полный цикл заводских испытаний: измерение сопротивления обмоток, испытание на нагрев, проверку электрической прочности изоляции и измерение потерь холостого хода и короткого замыкания.»
Потери и ток холостого хода
| Параметр | Значение | Примечание |
|---|---|---|
| Потери холостого хода, Вт | 3500–3900 | в зависимости от исполнения |
| Потери короткого замыкания, Вт | 29500–33500 | в зависимости от схемы |
| Ток холостого хода, % | 0,4 | — |
| Напряжение короткого замыкания, % | 6,0–6,5 | — |
Габаритные и установочные размеры
| Параметр | Значение | Примечание |
|---|---|---|
| Длина × Ширина × Высота, мм | 2440 × 1550 × 2730 | возможны отклонения в зависимости от исполнения |
| Полная масса, кг | 7000 | в зависимости от исполнения |
| Масса масла, кг | до 1800 | уточняется по паспорту |
| Установочные размеры, мм | уточняются по паспорту | — |
Установочные размеры уточняются в паспорте на конкретное изделие. Завод изготавливает трансформаторы с азотной защитой, в гофрированных герметичных или радиаторных баках. По желанию заказчика возможна комплектация с РПН, дополнительными защитными устройствами и нестандартными схемами соединения.
Преимущества трансформаторов ТМЗ
- герметичное исполнение с азотной подушкой исключает контакт масла с атмосферой;
- защита масла от увлажнения и окисления;
- надёжная компенсация изменения объёма масла за счёт азотной подушки;
- снижение эксплуатационных расходов благодаря отсутствию необходимости в регулярном обслуживании;
- наличие предохранительного клапана для компенсации избыточного давления;
- возможность установки газового реле для дополнительной защиты (по требованию).
Частые вопросы о трансформаторах ТМЗ 3200
Обратите внимание: завод изготавливает трансформаторы с азотной защитой, в гофрированных герметичных и радиаторных баках. По желанию заказчика возможна комплектация с РПН, дополнительными защитными устройствами и нестандартными схемами соединения. Возможно производство моделей на напряжения ВН 6, 10, 20, 35 кВ.
